Der Digitale Headamp


Hier ein paar Bilder des fliegenden Aufbaus mit Frontplatte auf dem Arbeitstisch.
Das ganze wird dann in ein Gehäuse eines ausgedienten Sony CDP 195 eingebaut (mehr dazu später......)
Auf den Bildern nicht zu sehen ist der Drehencoder zum Einstellen.

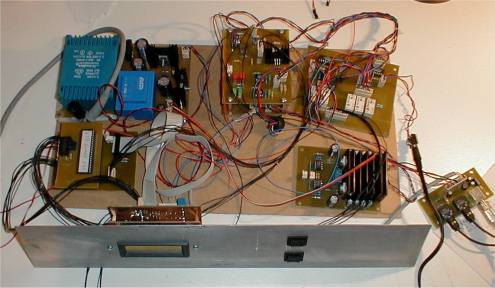

von oben links nach rechts:
- Netzteil 2x15V/1A und 5V/1A, jeweils LM317/337
- SPDIF DAC mit PCM1742,2xOPA134 und LM317,
  darunter USB Audio Controller mit PCM 2902, 3xOPA604
- Volume & Source control mit 5 Relais und 2xPGA2310 sowie OPA2604


mitte links:
Control Board mit AT90S8515

mitte rechts:
Kopfhörerverstärker mit 2xOPA604 und 2xBUF634

rechts aussen:
I/O Board mit TOTX173,TORX173 sowie USB-Buchse und Vccusb Filterung

vorne:

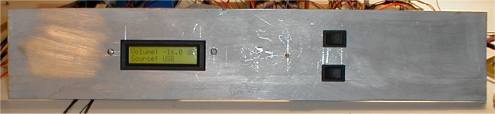

Frontplatte mit 2x16 LCD mit Backlight, 1 Drehencoder und 2 Taster
